导体电阻是电缆线路的主要电气参数之一,它包括导体直流电阻和导体交流电阻。

(1)导体直流电阻是电缆线路在施加直流电压时的电阻值,它与导体所用质料的电阻率和情形温度有关。直流电阻是盘算交流电阻的依据。在举行电缆线路的参数丈量和测寻故障时,导体的直流电阻盘算值,是很是主要的参考数据。

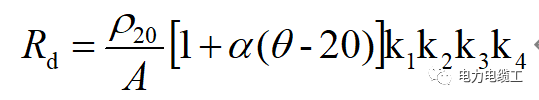

单位长度导体直流电阻

式中 Rd——单位长度电缆导体在℃时的直流电阻，Ω；

ρ20——导体质料在20℃时的电阻率，Ω·m；

A——导体截面积，mm2；

α——电阻温度系数，℃；

k1——单根导线加工引起的电阻率增添系数,它和导体直径巨细、金属种类和外貌是否有涂层有关，一样平常取k1=1.02-1.07,当单根导线线径较大时,取较大的数值；

k2——导体经绞合引起的电阻率增添的系数,一样平常取k2=1.02-1.04,单线直径较小时,取较大的值；

k3——绝缘线芯经成缆引起的电阻率增添的系数，一样平常k3=1.02；

k4——导体经紧压加工引起导体电阻率增添的系数,一样平常k4=1.01。

（2）导体交流电阻是电缆线路在施加交流电压时的电阻值。当导体通过交流电流时,由于导体自己的集肤效应和回路电流的相近效应影响,使得其交流电阻要比直流电阻大。单位长度交流电阻

式中Ra——单位长度电缆导体的交流电阻，Ω；

  Rd——单位长度电缆导体的直流电阻，Ω；

Ys——集肤效应因数,是由于集肤效应使电阻增添的百分数,%；

  Yp——相近效应因数,是由于相近效应使电阻增添的百分数,%。

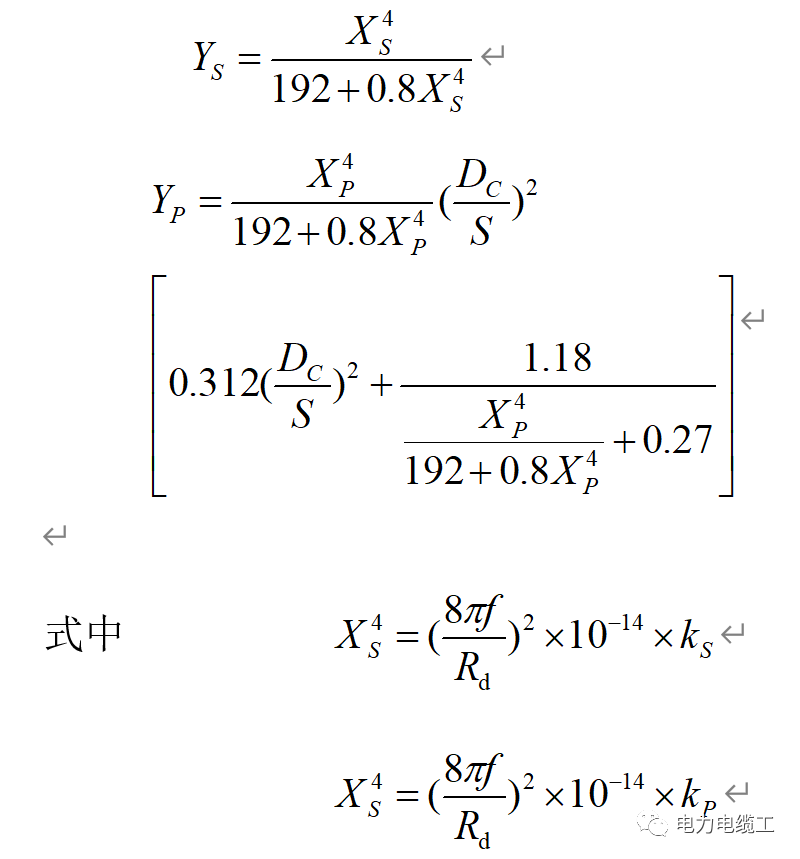

上式中,集肤效应因数和频率与导体结构有关；相近效应因数是一相导体受其他两相导体爆发的交变磁场作用的效果。盘算公式如下：

式中 f——系统频率，50Hz；

   Rd——单位长度电缆导体直流电阻，Ω；

   Dc——导体半径，mm；

   S——导体中心轴间距离，mm；

   ks——与集肤效应有关的导体的结构常数，支解导体ks=0.435，其他种种导体ks=1.0；

   kp——与相邻效应有关的导体的结构常数，支解导体kp=0.37，其他种种导体kp=0.8-1.0。
